基于plc的喷泉控制系统设计本商品为电子程序资料商品包

基于plc的喷泉控制系统设计

本商品为电子程序资料

商品包含内容：

①花式喷泉博途PLC与HMI仿真工程 (博途V14或以上) 一份；

②花式喷泉配套有IO点表PLC接线图控制流程图 (CAD源文件可编辑);

③花式喷泉博途仿真工程配套视频讲解  一份；

④赠送参考文章【基于PLC的花式喷泉控制系统设计】一份（pdf格式,共29页）；

===============================

二、功能介绍：

任务要求：

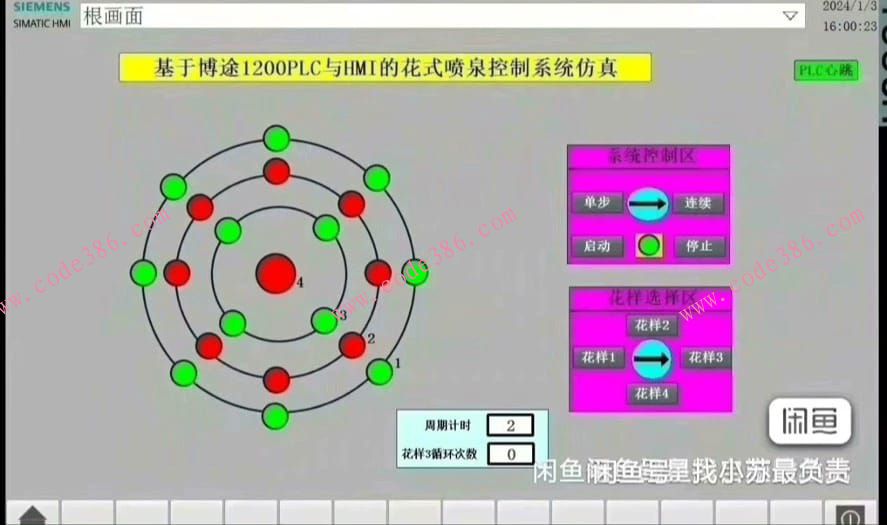

【1】如图(a)所示，1号、2号、3号、4号依次为外环喷头、一次外环喷头、内环喷头和中间喷头。

【2】如图（b）所示，当按下总电源开关后可以启动设备。①按下启动按钮，花式喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止运行。②喷泉的工作方式由选择开关和单步/连续开关决定。③选择开关用于选择喷泉的喷水花样。

【3】花式喷泉各种模式的动作状态方式选择开关用来选择喷水池的喷水花样，1～4号喷水管的工作方式选择如下：

①选择开关在位置“1”时。按下启动按钮后，4号喷水，延时2s后，3号也喷水，延时2s后，2号接着喷水，再延时2s，1号喷水，这样，一起喷水15s后停下。若在连续状态时，将继续循环下去。

②选择开关在位置“2”时。按下启动按钮后，1号喷水，延时2s后，2号也喷水，延时2s后，3号接着喷水，再延时2s，4号喷水，这样，一起喷水30s后再停下。若在连续状态时，将继续循环下去。

③选择开关在位置“3”时。按下启动按钮后，1、3号同时喷水，延时3s后，2、4号喷水，1、3号停止喷水；交替运行5次后，1～4号全喷水，30s后停止。若在连续状态时，将继续循环下去。

④选择开关在位置“4”时。按下启动按钮后，喷水池1～4号喷水管的工作顺序为：1→2→3→4号按顺序延时2s喷水，然后一起喷水30s，1、2、3和4号分别延时2s停水，再延时1s，由4→3→2→1号反向顺序按2s顺序喷水，一起喷水30s后停止。若在连续状态时，将继续循环下去。
