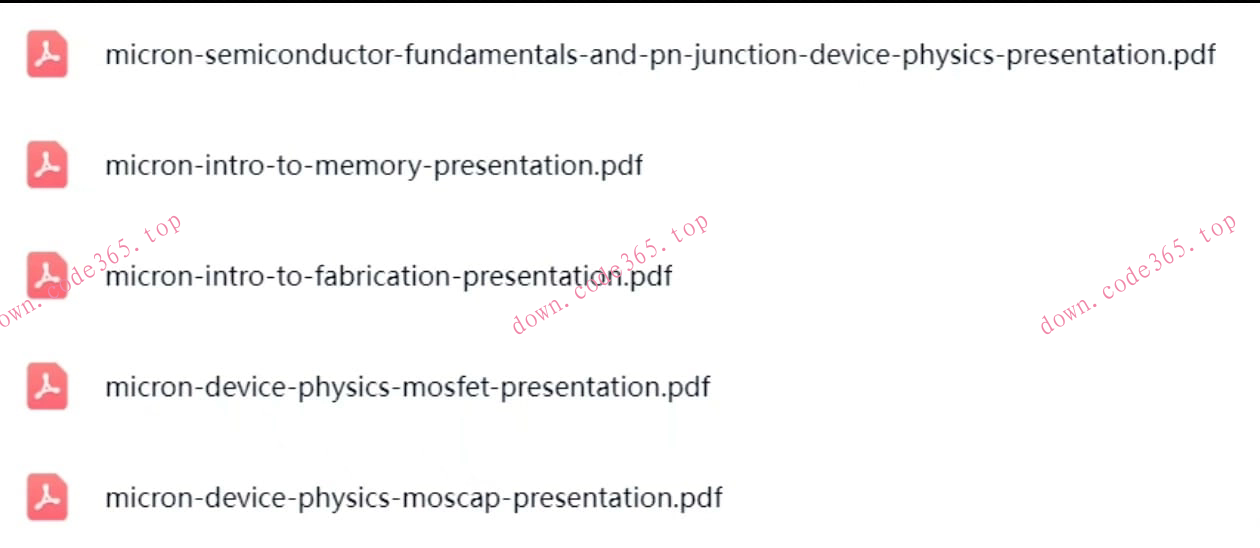

【5份】Micron Educator Hub 半导体技术资料合集‌【自动发货】

该文档是Micron Technology公司为教育合作提供的半导体技术资源库，包含多个模块的课件、测验题及版权指南，主要面向工程教育领域。以下是核心内容梳理：

一、核心模块概览‌

[灯泡]MOSFET器件物理‌

涵盖MOSFET结构、IV特性、非理想效应（如亚阈值泄漏、DIBL、GIDL）及能带图分析。

包含10道测验题（如阈值电压定义、短沟道效应等），用于知识巩固。

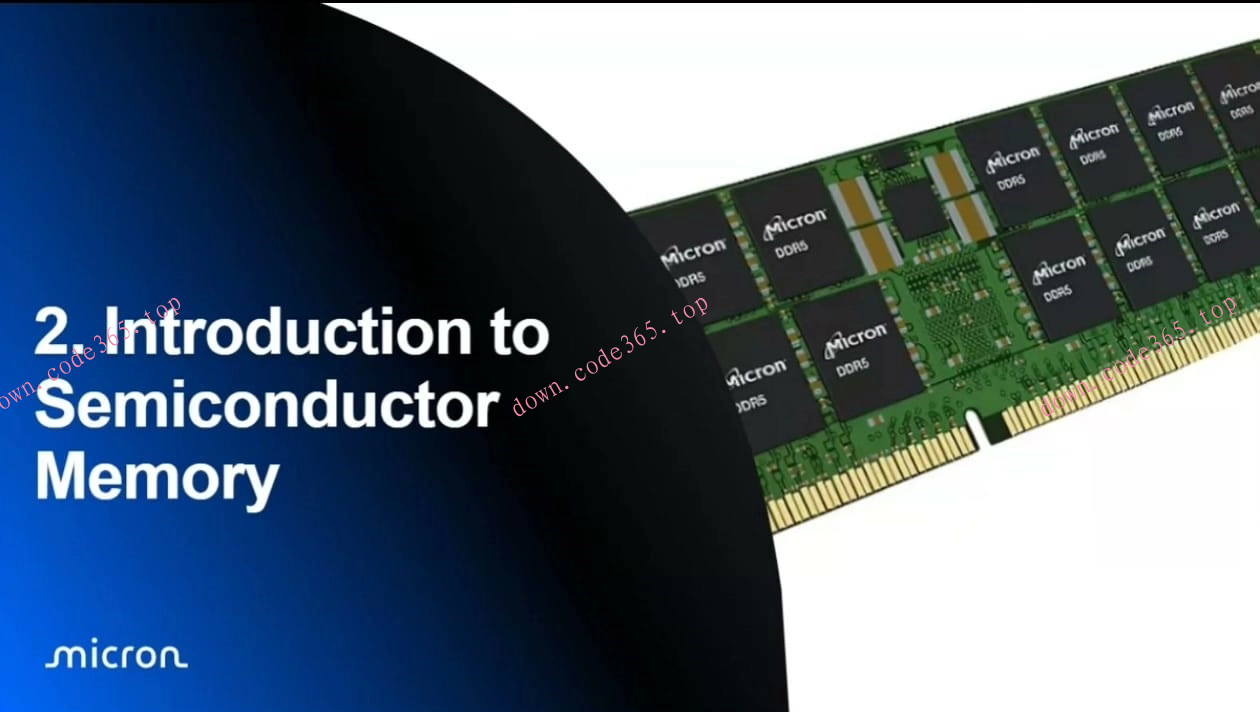

[灯泡]DRAM与NAND闪存基础‌

DRAM‌：单晶体管-电容单元结构，需周期性刷新；工艺流程包括阱区注入、浅沟槽隔离（STI）、栅极堆叠等。

NAND闪存‌：浮栅存储原理，支持SLC/MLC/TLC/QLC多级单元技术；3D NAND通过垂直堆叠提升密度。

[灯泡]半导体制造流程‌

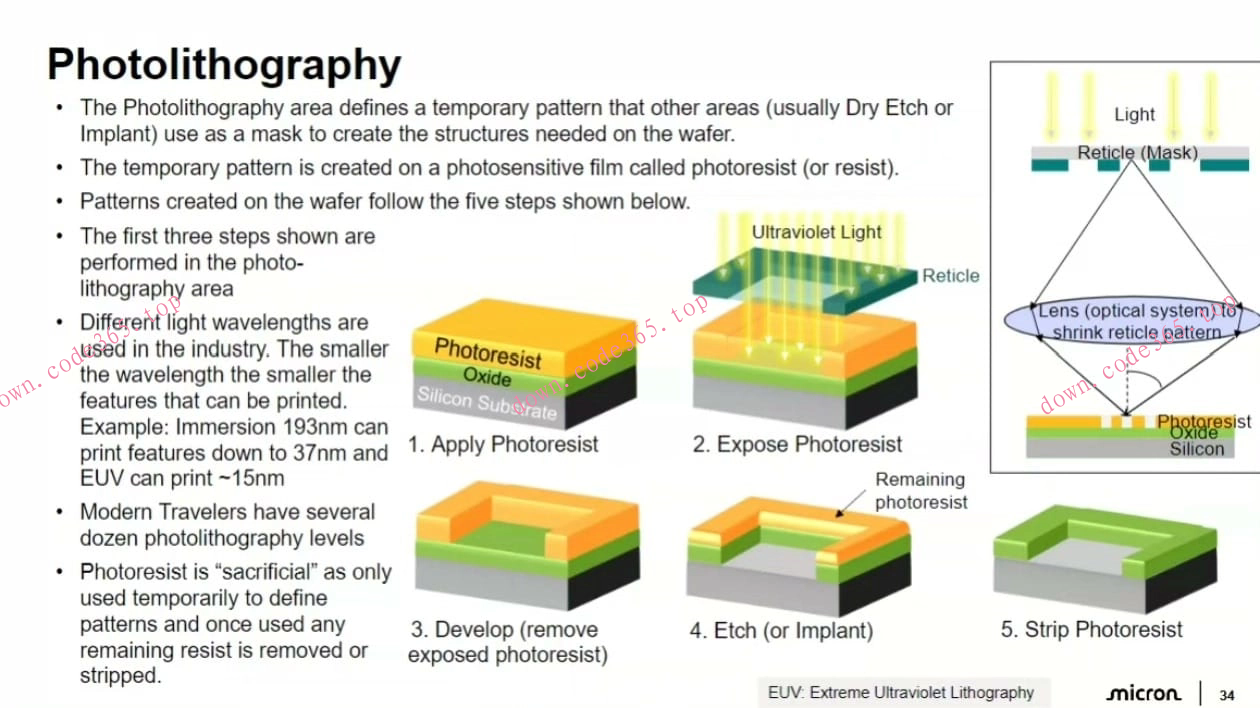

10大工艺区域：光刻（Photo）、干法刻蚀（Dry Etch）、化学气相沉积（CVD）、离子注入（Implant）等。

关键步骤示例：阱区光刻→离子注入→STI刻蚀→金属互连（Damascene工艺）。

[钉子]封装技术‌

功能：电气接口、物理保护、散热及多芯片集成。

类型：Wire Bond（低成本）、Flip Chip（低寄生损耗）、TSV（3D堆叠）等。

二、版权与引用规范‌

使用限制‌：仅限教育用途，禁止修改或商用。

三、目标受众与用途‌

适用人群‌：实习生、新员工、技术岗位应聘者（如器件工程师、产品工程师）。

学习价值‌：

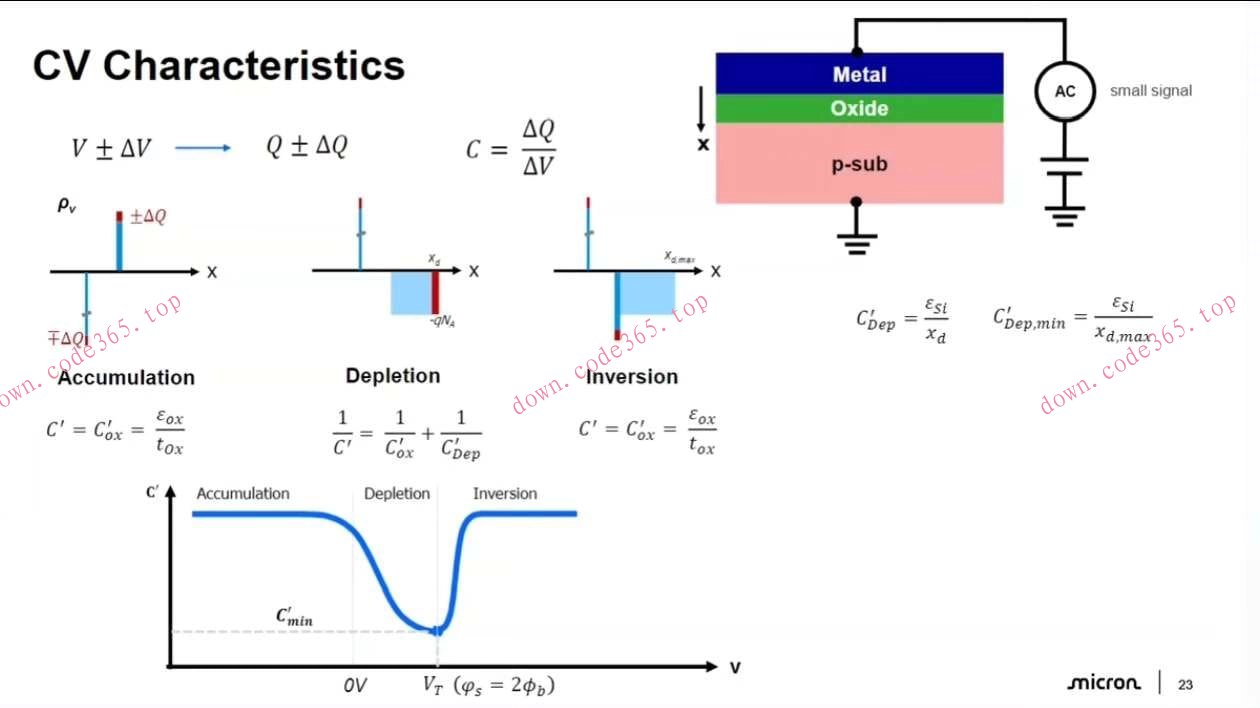

理解半导体器件物理基础（如MOSCAP阈值电压计算）。

掌握制造工艺关键步骤（如光刻对准、CMP平坦化）。

准备Micron技术岗位面试（提供工程/技术/商业岗位指南链接）。

四、文档特点‌

结构化设计‌：每模块含目标、术语表、参考文献（如Pierret、Sze等经典教材）。

可视化辅助‌：3D模型展示器件结构（如DRAM电容深度仅1μm，远小于头发直径70μm）。

版本更新‌：2025年1月新增目标说明、示意图及术语表。

如需特定模块的详细解析（如MOSFET亚阈值斜率计算或3D NAND工艺），可进一步说明需求。
