FX3U  源码 stm32  plc  底层 源码 资料  PCB

FX3U 源码 stm32 plc  源码45MR 21DI 24RO 14AD 2DA源代码， stm32f103芯片全套源码，可以直接用GX Works2编程直接写入，经济实惠，非常适合参考学习。由于为可复制性电子资料，售出不退，介意勿扰。原理图，pcb，请使用ad软件打开，赠送三菱PLC例程FX3U  PLC 三菱plc源码 硬件方案资料 定制开发 FX3U  三菱plc源码方案资料

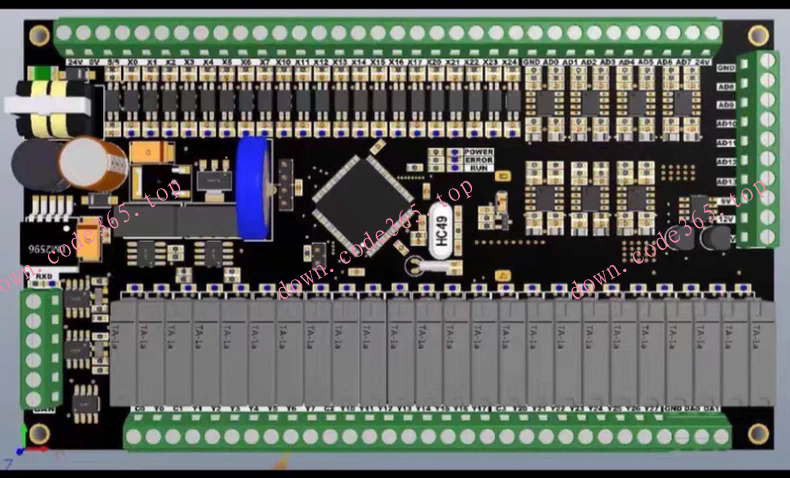

提供原理图 pcb图 c源码 说明

不懂技术的。墨迹的。套资料的请绕道！

有诚意的欢迎购买。非诚勿扰  ！

一、产品资源描述：

1、脉冲输入 AB编码器

2、2路脉冲输出（Y0和Y1，涉及指令PWM、PLSY）

3、2路485通信（支持Modbus协议）

4、其中1路485通信（支持编程口协议）

5、1路CAN通讯，通过共享寄存器方式扩展

6、14路ADC（2路0-20MA电流或者0-10V电压采集）

7、2路DAC输出（4-20MA电流或0-10V输出）

8、RTC日历时钟

二、本产品目前支持以下资源:

3.1 最大内存容量:16000步.

3.2 输入继电器 X

X000-Xn，可根据用户实际需要扩展

3.3 输出继电器 Y

Y00-Yn，可根据用户实际需要扩展

3.4 辅助继电器M

M0-M1535一般用 ， M8000-M8255系统特殊寄存器

3.5 状态寄存器 S

S0-S609 掉电保持，S610-S1000一般用 掉电不保持

3.6 定时器T

T0-T199 ：100MS 共200点 ； T200-T245： 10MS 共46点 ；T246-T255 ：1MS 共10点

3.7 计数器C

C0-C199 16位增量计数200点 ， C200-C234 32位增量计数

3.8 数据寄存器D

D0-D999 掉电保持共1000点 ，D1000-D7999一般用  掉电不保持

D8000-D8119  D8136-D8255系统数据寄存器掉电不保持 ，D8120-D8135系统数据寄存器 掉电保持共16点

3.9 变址寄存器V0-V7  Z0-Z7

3.10 字软元件KnX,KnY,KnM,KnS

3.11 常数K 16位和32位 ，H 16位和32位

注：X,Y寄存器 不存在X8  X18     Y8 、Y18  之类的编号

三、本产品目前支持命令集

本产品目前支持Fx3U的以下命令:

1、基本顺控指令

LD、LDI、AND、ANI、OR、ORI

LDP、LDF、ANDP、ANDF、ORP、ORF

OUT 、SET、 RST、LPS、LPF 、END、MC、MCR

2、 程序流程指令

CJ、CJP、CALL、CALLP、SRET 、FOR、NEXT

3、传送比较指令

CMP、CMPP、DCMP、DCMPP、

ZCP、DZCPP、 MOV、DMOV、

SMOV、CML、DCML、BMOV、

FMOV、DFMOV、XCH、DXCH、

BCD、DBCD、BIN、DBIN

4、四则逻辑运算指令

ADD、DADD、SUB、DSUB、

MUL、DMUL、DIV、DDIV、

INC、INCP、DINC、DINCP、

DEC、DECP、DDEC、WAND、

DWAND、WOR、DWOR、WXOR、

DWXOR、NEG、DNEG

5、循环移位指令

ROR、DROR、ROL、DROL、

RCR、DRCR、

RCL、DRCL、DEMOV

6、数据处理指令

ZRST、MEAN、SQR、DSQR、

FLT、DFLT、REFF、MTR

【DECO、ENCO、SEGD共3条指令传人记2018年05月26日新增】

7.1、浮点运算1指令

ECMP、EZCP

7.2、浮点运算2指令

DEADD、DESUB、DEDIV、DEMUL、

DESQR、DEMOV、

INT、DINT、DSIN、DCOS、DTAN

8、高低字节交换指令

SWAP、DSWAP

9、时钟运算指令

TCMP、TZCP、TADD、TSUB、

TRD、TWR、GRY、GBIN、DGBIN

10、接点比较指令

LD=、DLD=、LD>、DLD>、LD、DLD<>、LD=、DLD>=、

AND=、DAND=、AND>、DAND>、AND、DAND<>、DAND>=、DAND>=、DAND、DOR >、OR 、DOR <>、DOR >=、DOR >=、DOR <、DOR <=

11、方便指令与外部设备用指令

ALT、PID、RS(改造为Modbus主机专用指令)

12、高数处理指令

PLSY、PWM

4.15 全支持P指令如MOVP

4.16 全支持D指令如DMOV

四、实战展示：

通信成功

下载成功

在线监控

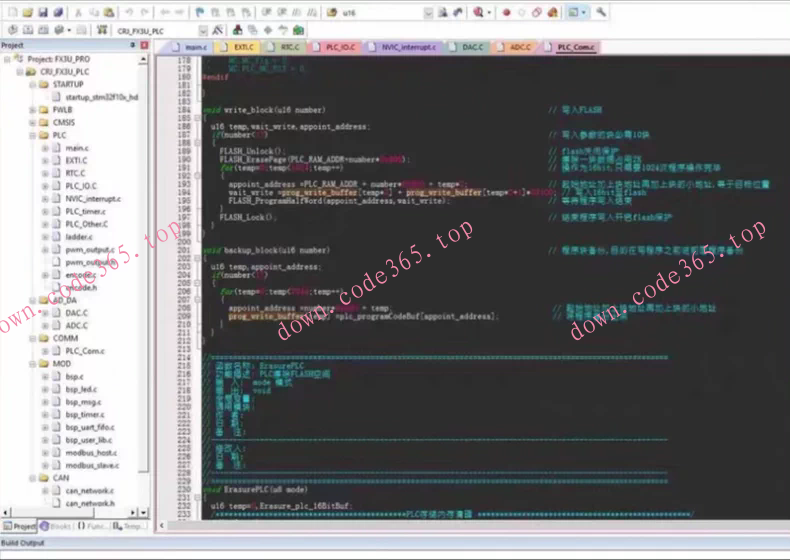

六、部分源码展示：

编译通过

看门狗

ADC

DAC

编程口协议通信

Modbus协议通信
