详细的三相PFC程序30KW充电桩原理图与源程序及相关文档

三相PFC程序30KW充电桩原理图与源程序及相关文档|||

三相PFC程序30KW充电桩的500~1000Vdc/0~60A，绝对与实物一致的30KW三相PFC程序。

设计方案介绍：

一、在技术指标参数中，都可以满足

二、文件资料包括：

1、原理图，AltiumDesigner格式。

2、bom表。

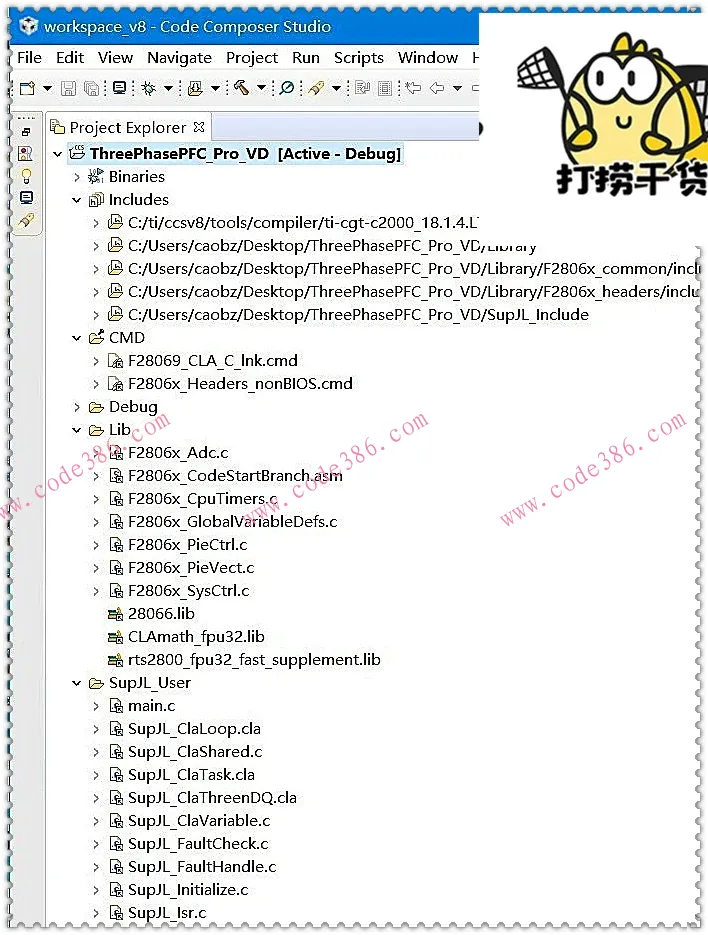

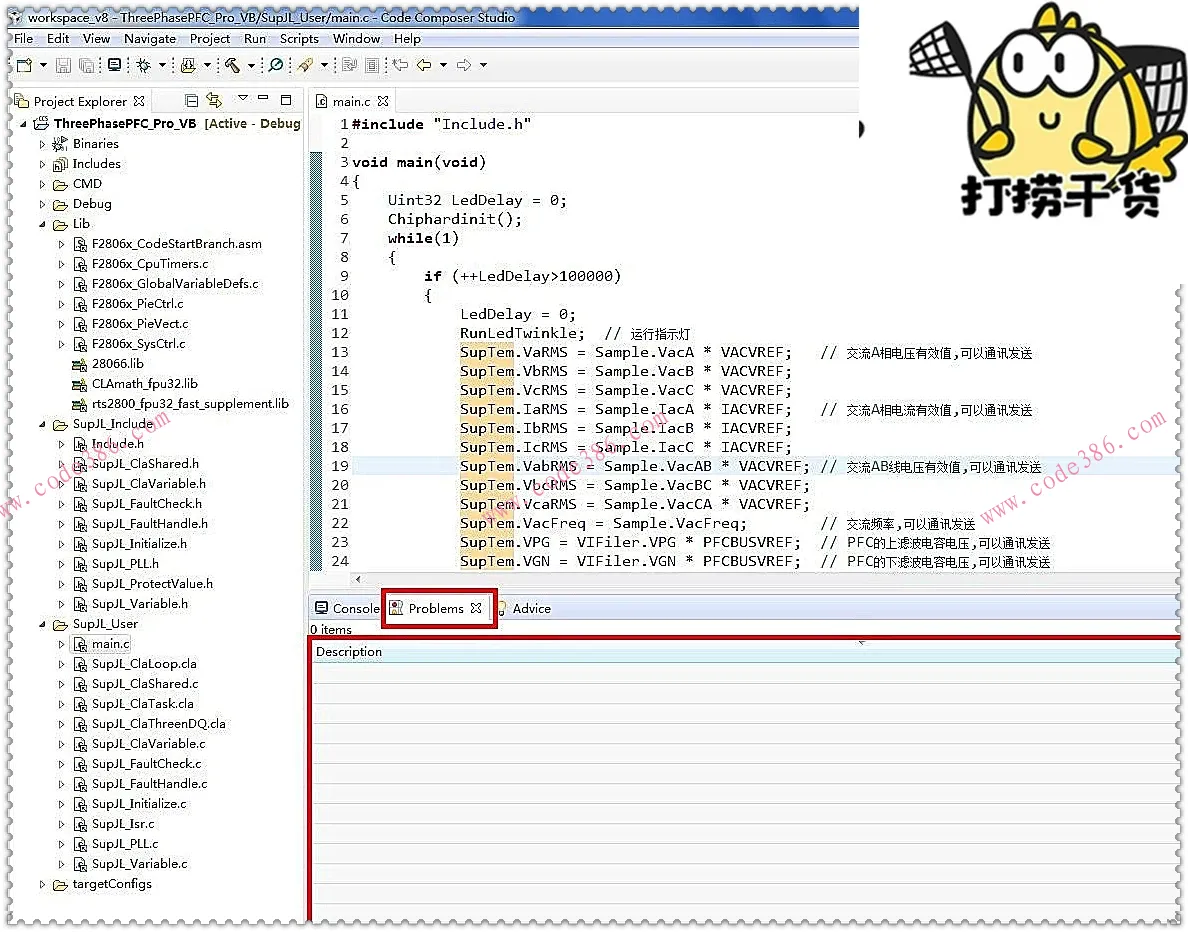

3、整个CCS工程项目文件，C语言源程序。

4、量产机的详细测试报告一份，共27页。

三、PFC主电路结构：T型三相维也纳，每相分两路交错，相当于六相交错。目前市場的大功率PFC也是类似这种架构电路，可靠性是没有问题的。

四、主控芯片：采用目前最常用的TI DSP数字信号处理芯片TMS320F28069，芯片最大特点是32位浮点数处理，非常适合我们的数学运算思维。并且带CLA功能，CLA和CPU是并行执行的。控制环路程序放在CLA块，不占用CPU的执行时间；而其他保护、检测、通讯等程序放在CPU块，这样CLA和CPU各其所职，执行效率高！

五、控制和算法：

1、锁相环算法，采用先进的正、负序分离的锁相算法，即使线电压在15%内不平衡仍然能锁相正常工作，非常优良！

2、PWM控制：采用目前最常用的三相DQ变换

3、中点平衡控制：本程序采用滞回方法控制，稳定性高，波动很小，实现电压差在5V以内。

有特别需要可定制，价格优惠！

喜欢就抓紧下单吧
